Nguồn tổ ong là gì ? Hướng dẫn sử dụng và lựa chọn Nguồn tổ ong

NGUYỄN BÁ DŨNG
Thứ Bảy, 06/07/2024

1. Nguồn tổ ong là gì?

Nguồn tổ ong, hay còn gọi là nguồn xung, dân trong ngành còn thường gọi là nguồn switching. Sở dĩ cái tên nguồn tổ ong được biết đến và sử dụng rộng rãi hơn các tên khác vì lớp vỏ ngoài đặc thù, bảo vệ mạch với các lỗ tản nhiệt hình tròn tựa như tổ ong. Ngoài ra gọ tên nguồn tổ ong để phân biệt biến áp xung và biến áp tuyến tính thông thường

                                 Hình 1: Bộ nguồn tổ ong hãng Omron

Cấu tạo của nguồn tổ ong

Nguồn tổ ong gồm các thành phần cơ bản như sau:

  • Biến áp xung: Có cấu tạo từ lõi sắt Ferit

  • Cầu chì: Bảo vệ quá dòng

  • Cuộn chống nhiễu

  • Sò công suất: Giúp khuếch đại tín hiệu

  • Tụ lọc sơ cấp, tụ lọc thứ cấp

  • Diode chỉnh lưu

  • IC quang và IC TL431

2. Ưu điểm của nguồn tổ ong

  • Chất lượng cao giá phù hợp

Trước khi có nguồn tổ ong, người ta thường sử dụng nguồn tuyến tính cho việc biến áp sắt từ để làm nhiệm vụ hạ áp. Tuy nhiên các bộ nguồn loại này thường rất cồng kềnh, nặng, tốn vật liệu và phát nhiệt cao, khó để lắp đặt

Thêm vào đó nguồn này có giá thành khá cao nên không được sử dụng nhiều

Nguồn tổ ong ra đời là giải pháp thay thế hoàn hảo cho nguồn tuyến tính cổ điển.Với thiết kế đơn giản, nhỏ gọn và nhiều công dụng, công năng khác nhau, nguồn xung đã khắc phục hoàn toàn những khuyết điểm của các thiết bị nguồn biến áp truyền thống cùng hiệu suất làm việc ổn định.

Hơn nữa, giá thành của nguồn tổ ong cũng tương đối thấp và tích hợp được với với nhiều thiết bị nhỏ gọn khác nhau, cho hiệu suất cao. Bộ nguồn tổ ong được ứng dụng nhiều trong cách ngôi nhà hiện đại và được nhiều người yêu thích, đặc biệt là trong việc làm biển quảng cáo LED…Ngoài nhiệm vụ chính là biến đổi dòng điện xoay chiều thành dòng điện một chiều, bộ nguồn tổ ong có nhiệm vụ biến đổi điện áp, chỉnh lưu và bảo vệ các thiết bị đèn LED.

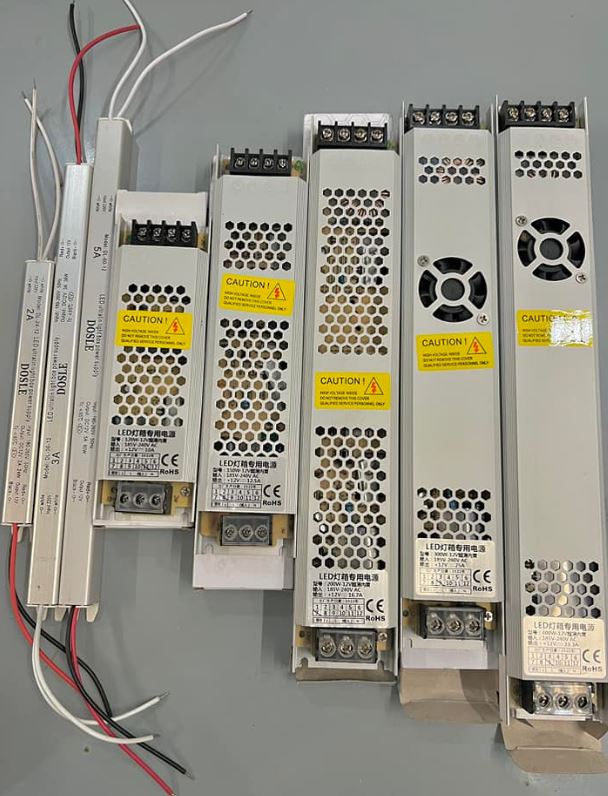

                       Hình 2: Nguồn tổ ong cho các úng dụng đèn LED

Một số ứng dụng của nguồn tổ ong phải kể đến đó là lắp đặt trong biển quảng cáo, dùng để trang trí, lắp đặt trong các thiết bị đèn trong nhà,… Thậm chí, ứng dụng không kém phần quan trọng của đèn LED đó chính là lắp đặt tại các biển hiệu giao thông, sử dụng làm đèn chiếu sáng trên đường và có mặt trong các thiết bị camera giám sát, hệ thống loa, đài… Có rất nhiều tai nạn thương tâm xảy ra hằng ngày, do thiếu ánh sáng khi chạy xe, hoặc ánh đèn chói mắt làm cản trở tầm nhìn người tài xe.

  • Dải công suất đầu ra đa dạng, Dải điện áp đầu vào linh hoạt

Nguồn tổ ong có nhiều thương hiệu với nhiều dài công suất. nhỏ dưới 1A đến vài chục hay cả trăm ampe. Bộ nguồn có công suất càng lớn thì kích thước càng to

Với nhưng bộ nguồn công suất lớn thường được thiết kế thêm quạt làm mát ngay trên bộ nguồn

Điện áp đầu vào bộ nguồn thường được thiết kế 100-110VAC và 200-220VAC, lựa chọn bằng Switch gạt, đây là 2 cấp điện áp thông dụng trong dân dụng và công nghiệp

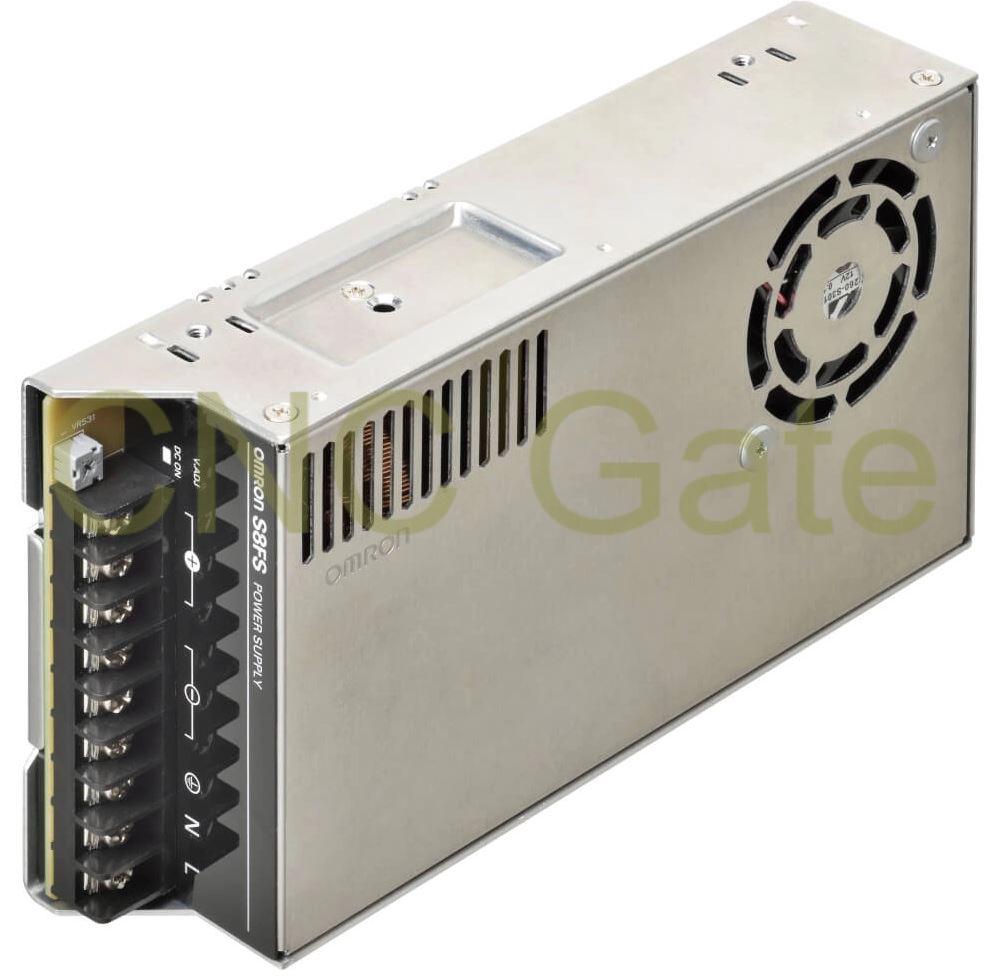

            Hình 3: Bộ nguồn tổ ong có đầu ra công suất lớn được thế kèm quạt tản nhiệt trên bộ nguồn

  • Thiết kế nhiều cấp điện áp đầu tra trên cùng một bộ nguồn

Một số ứng dụng có yêu cầu nhiều cấp điện áp khác nhau, thông dụng như 5V, 12V, 24V hoặc đôi khi là nguồn đối xứng ±5v, ±12V, ±24V

điều này giúp giảm bớt chi phí đầu tư và diện tích lắp đặt thiết bị

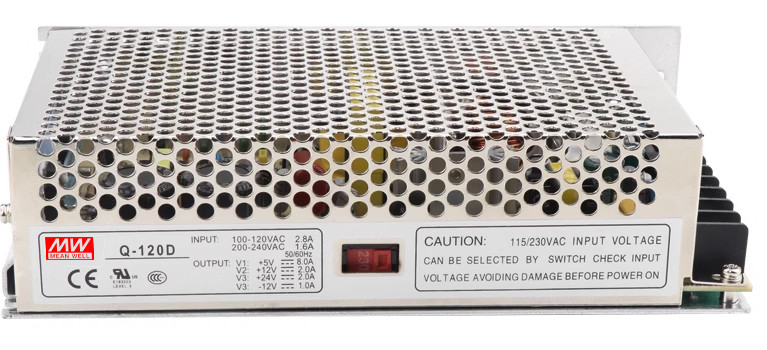

                               Hình 4: Một bộ nguồn tổ ong đối xứng

3. Lưu ý khi lựa chọn và sử dụng Nguồn tổ ong

  • Lựa chọn nguồn có công suât phù hợp

Để thiết bị điện nói chung và nguồn tổ ong nói riêng, muốn tăng tuổi thọ và tính ổn định cần lựa chọn thiết bị có công suất phù hợp với tải. Không sự dụng tải quá lớn so với nguồn, điều này gây nóng thiết bị nhanh chóng, có thể gây cháy nổ linh kiện bên trong nguồn tổ ong

Công suất nguồn cấp cũng phải đảm bảo để nguồn tổ ong hoạt động đủ công suất

Các thông số điện này đều được ghi rõ trên tem nguồn tổ ong.

vd INPUT: 100-120VAC 2.8 A hoặc 200-240VAC 1.6A.

OUTPUT: +24V-2.0A, +5V-8.0A, +12V-2.0A, -12V-1.0A

  • Môi trường làm việc và lắp đặt phù hợp

Nguồn tổ ong có vỏ dập lỗ, mục đích chính để tản nhiệt, tuy nhiên điều này có thể làm bụi bám lọt qua các khe hở bám vào linh kiện bên trong Nguồn tổ ong

Nếu các hạt bụi trong điều kiện hơi ẩm cao hoặc trong bụi nhiều sắt từ có thể gây cháy chập linh kiện trong nguồn, gây cháy và hỏng bộ nguồn

Không làm việc trong môi trường có nhiệt độc quá cao, Nhiệt độ cao luôn ảnh hưởng chất lượng linh kiện, nhiệt độ càng cao tuổi thọ linh kiện càng giảm

Tổng quan cho thấy, nguồn tổ ong chống nước kém, nên đặt ở nơi khô ráo, thoáng mát để bảo toàn và tăng tuổi thọ của nguồn.

  • Lựa chọn những thương hiệu uy tín

Người dùng nên lựa chọn những thương hiệu uy tín, được người dùng sử dụng rộng rãi để đảm bảo mua được thiết bị chất lượng.

CNC Gate đang phân phối các bộ nguồn tổ ong hãng Omron chính hãng, một số mã thông dụng như:

Bộ nguồn tổ ong Omron S8FS-C03524 1.5A 24V 35W

Bộ nguồn tổ ong Omron S8FS-C05024 2.2A 24V 50W

Bộ nguồn tổ ong Omron S8FS-C10024 4.5A 24V 100W

Bộ nguồn tổ ong Omron S8FS-C15024 6.5A 24V 150W

Bộ nguồn tổ ong Omron S8FS-C20024 8.8A 24V 200W

Bộ nguồn tổ ong Omron S8FS-C35024 14.6A 24V 350W
