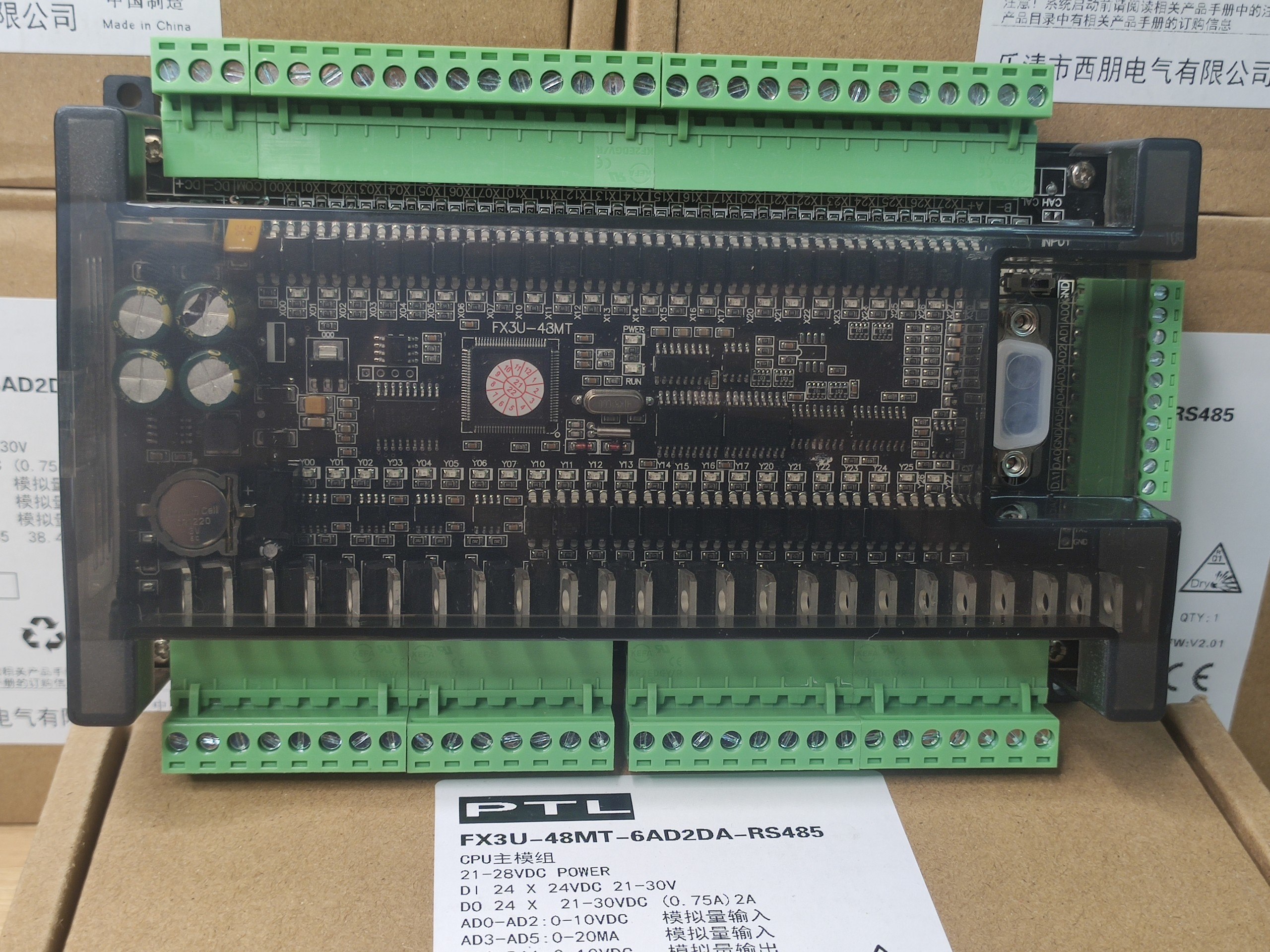

Board PLC Mitsubishi FX3U-48MT-6AD-2DA (24 In/24 Out Transistor)

Thông tin cơ bản

TẬP LỆNH HỖ TRỢ PLC 3U 48MT

Board PLC Mitsubishi FX3U-48MT-6AD-2DA

- Download speed 38,400kbs

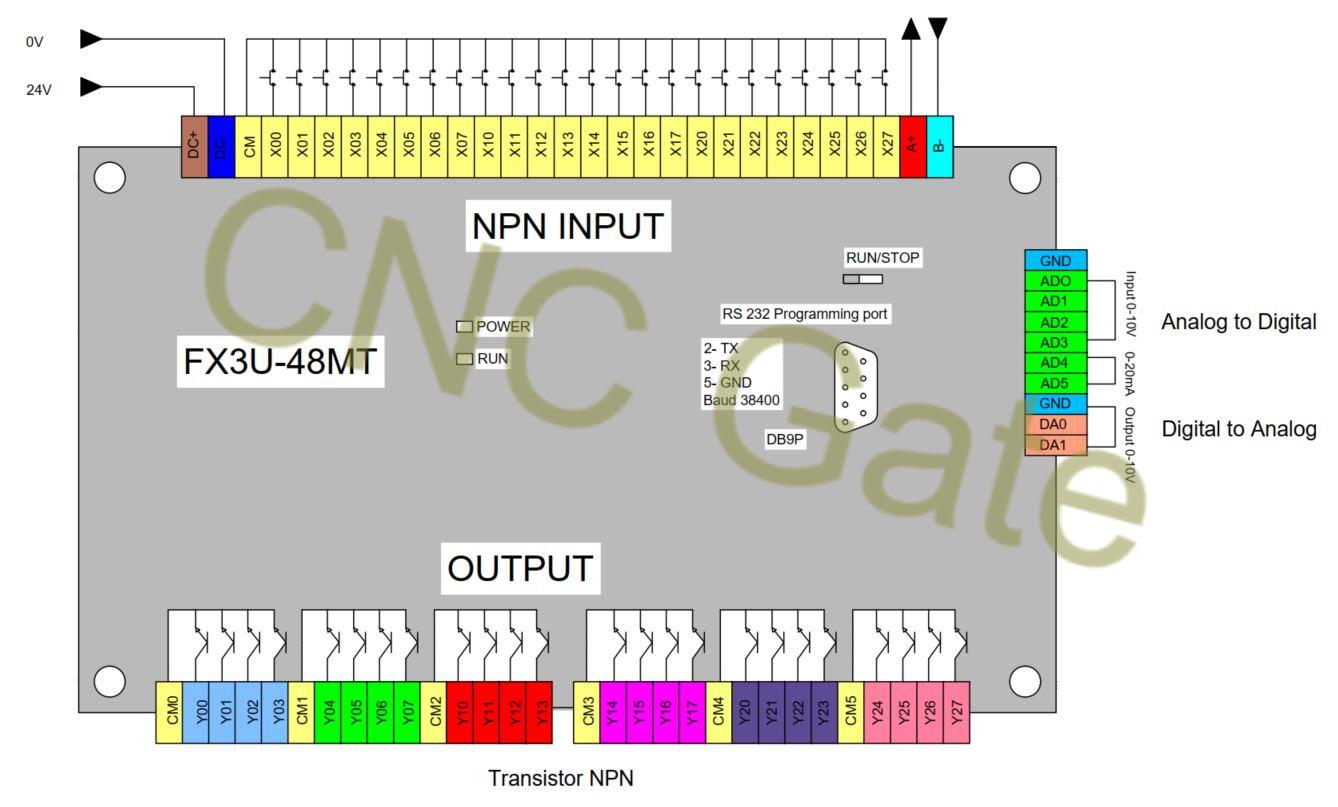

- 24 ngõ vào NPN, 24 ngõ ra Transistor, 6 đầu vào analog (3 ngõ vào 0-10V và 3 ngõ vào 0-20mA), 2 đầu ra analog (0-10V)

• X0-X5 là ngõ vào xung tốc độ cao, nhận được 3 encoder AB, mặc định là 12K, có thể yêu cầu 100K
• Có vùng nhớ duy trì khi mất điện.
• Tốc độ quét 3000 steps/ 1ms
• 24 ngõ vào, 24 ngõ ra Transistor. Ngõ vào chỉ nhận tín hiệu NPN
• 2 analog đầu ra (0-10v: DA0-DA1)
• Phát xung 100KHz (khuyến cáo sử dụng ở 40KHz)
• Sử dụng nguồn cấp 24VDC
• 2 Cổng kết nối: 1 Rs232 (cổng DB9 protocol 38400, 7, E, 1) và 1 RS485 có thể thiết lập qua D8120 (tùy model)
• 6 đầu vào analog (3 ngõ vào 0-10V: AD0-AD2 và 3 ngõ vào 0-20mA: AD3-AD5),
• Đọc giá trị analog đầu vào với cấu trúc lệnh RD3A. Viết giá trị Analog đầu ra với cấu trúc lệnh WR3A.
• Timer xung 100ms T0-T199 trong đó T184-T199 có chốt.
• Timer xung 10ms T200-T249 trong đó T246-T249 có chốt.
• Timer xung 1ms T250-T383 trong đó T350-T383 có chốt.
• Bộ đếm 16Bit: C0-C199 trong đó C100-C199 có chốt.
• Bộ đếm 32Bit: C200-C219 trong đó C220-C234 có chốt.
• Bộ đếm tốc độ cao: C235-C255.
• M8011 xung 10ms; M8012 xung 100ms; M8013 xung 1ms; M8014 xung 1 phút.

PHẦN MỀM

Phần mềm lập trình Board PLC Mitsubishi

GX WORK2

GX Developer

Driver cáp USB CH340

FX3U Manual

Kết nối Board PLC 3U 48MT bằng phần mềm GX Works 2

Lựa chọn đúng model FX 3U

Kết nối PLC và máy tính qua cáp lập trình USB RS232

Kiểm tra COM ảo tại USB - SERIAL CH340 (cần cài Drive CH340 trước)

Lựa chọn Cổng COM và tốc độ truyền 38.4Kbps. Sau đó " Connection Test " để kiểm tra kết nối

Hiển thị kết quả kết nối thành công

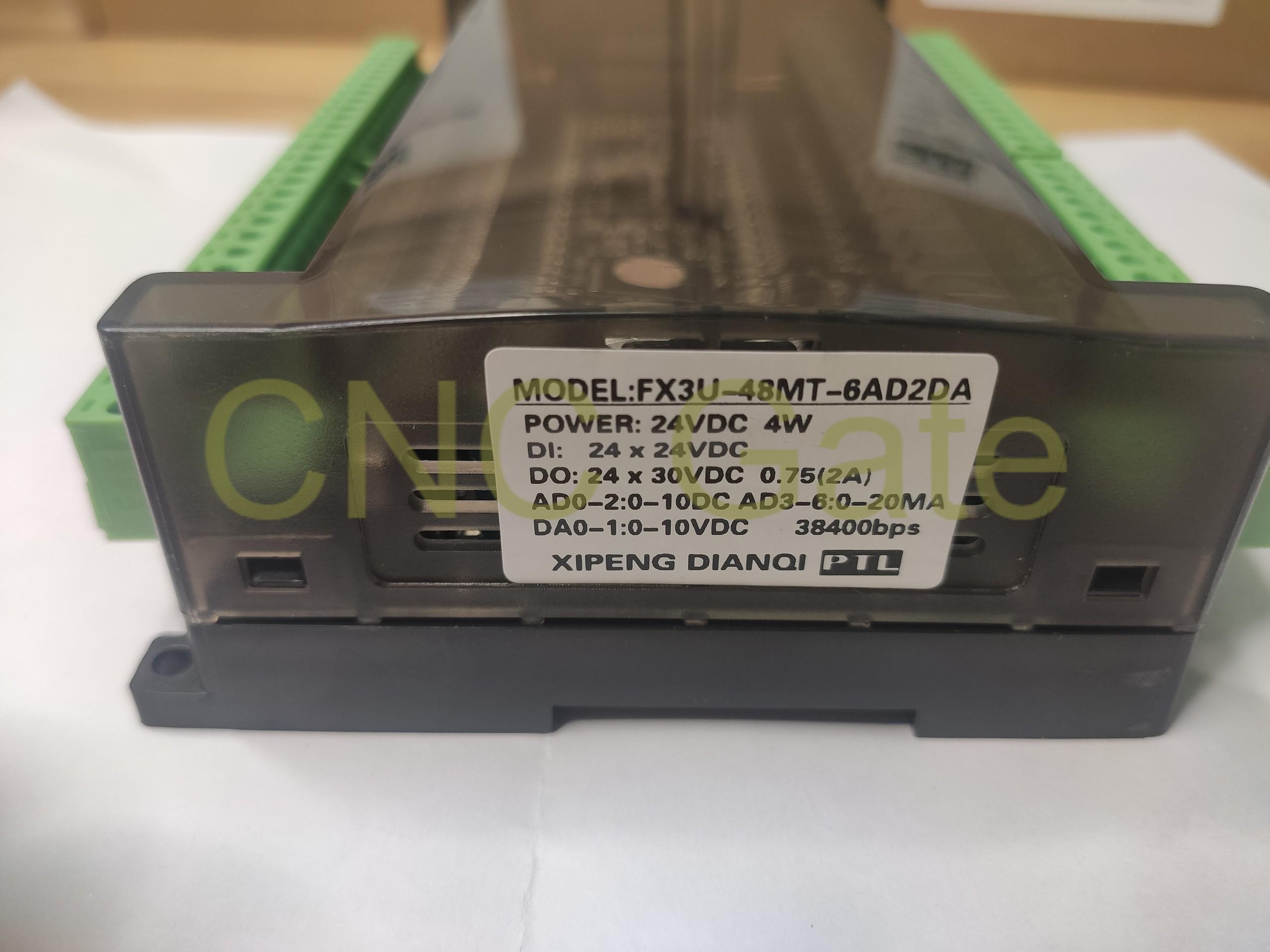

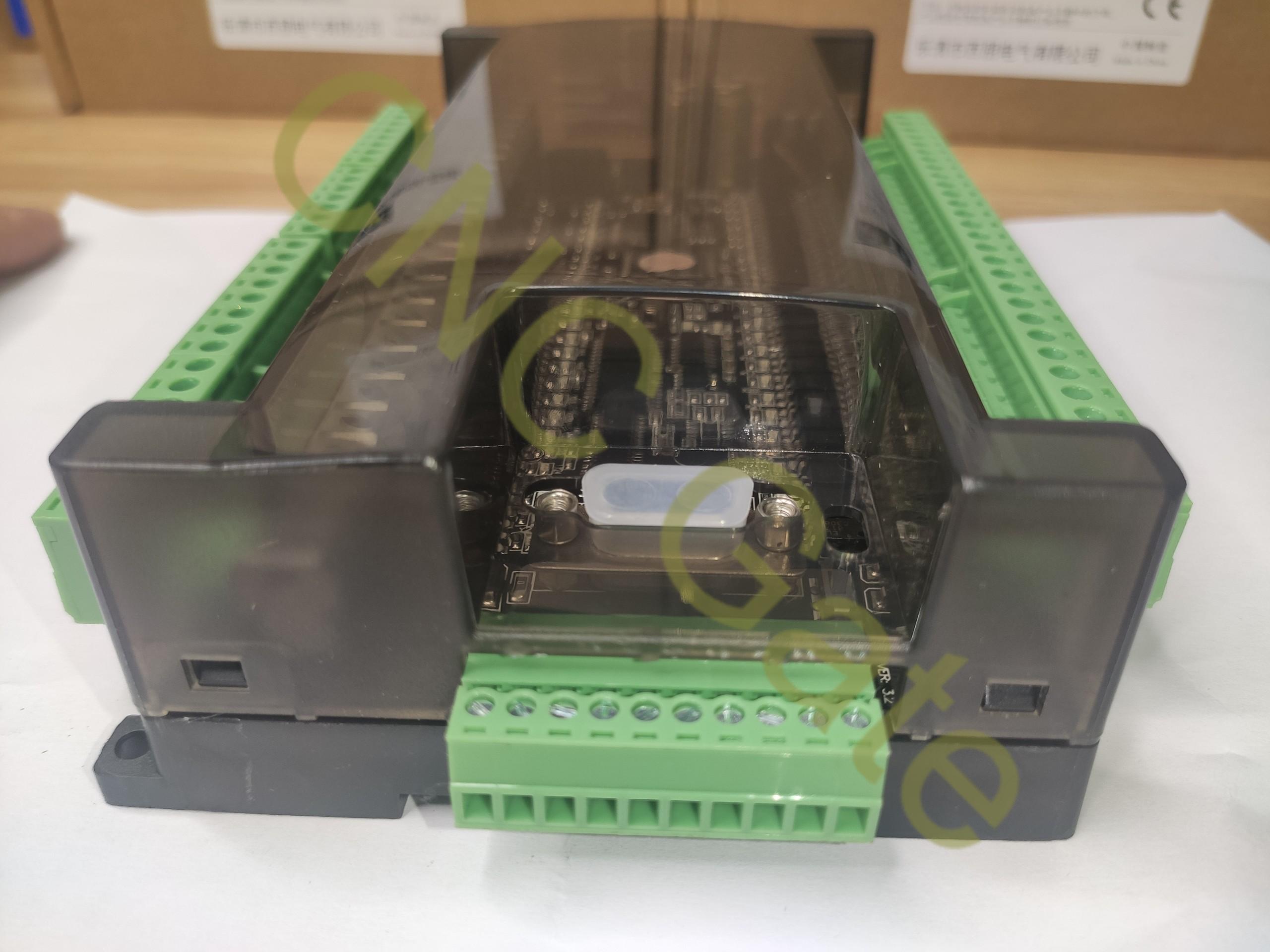

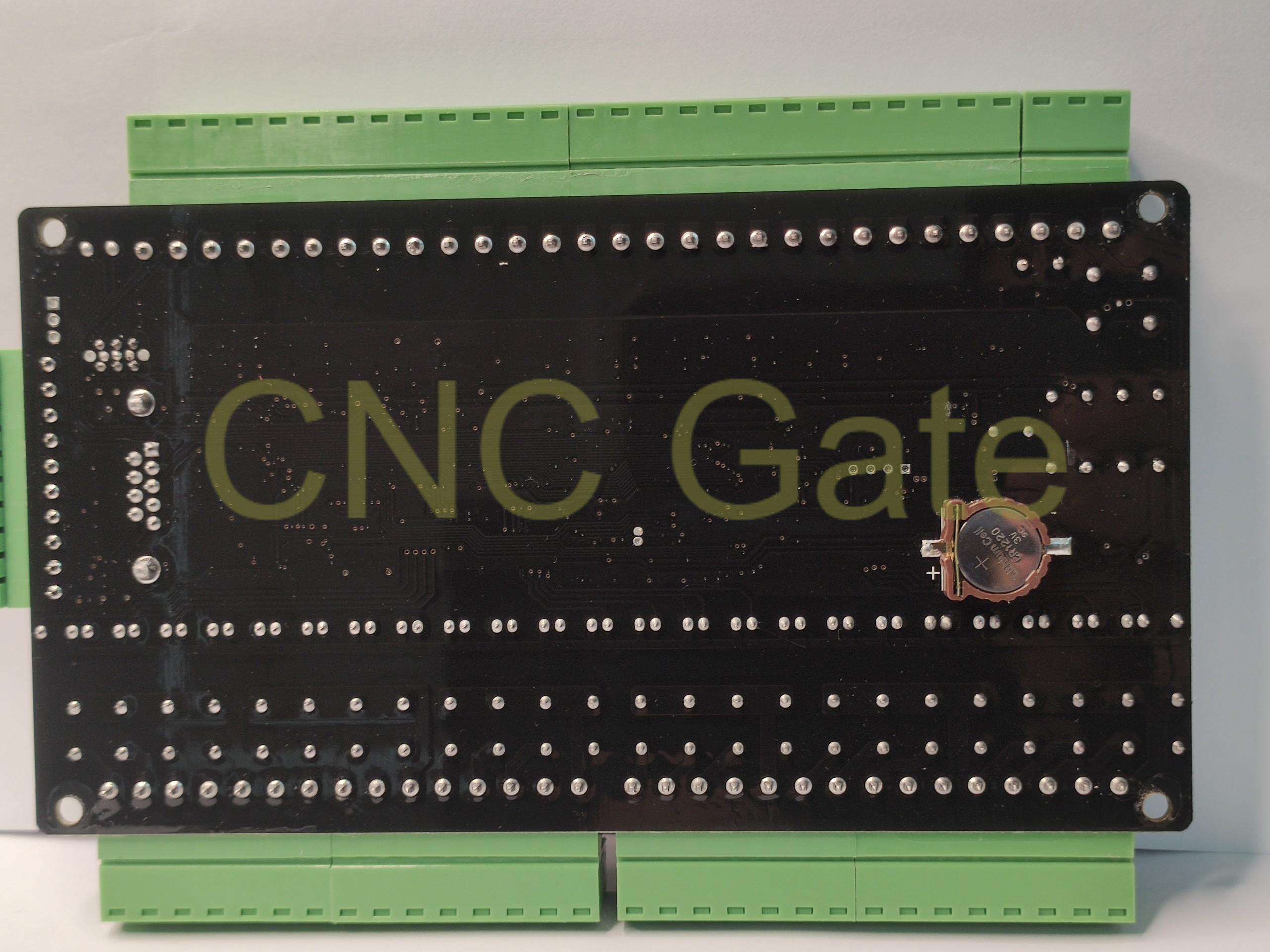

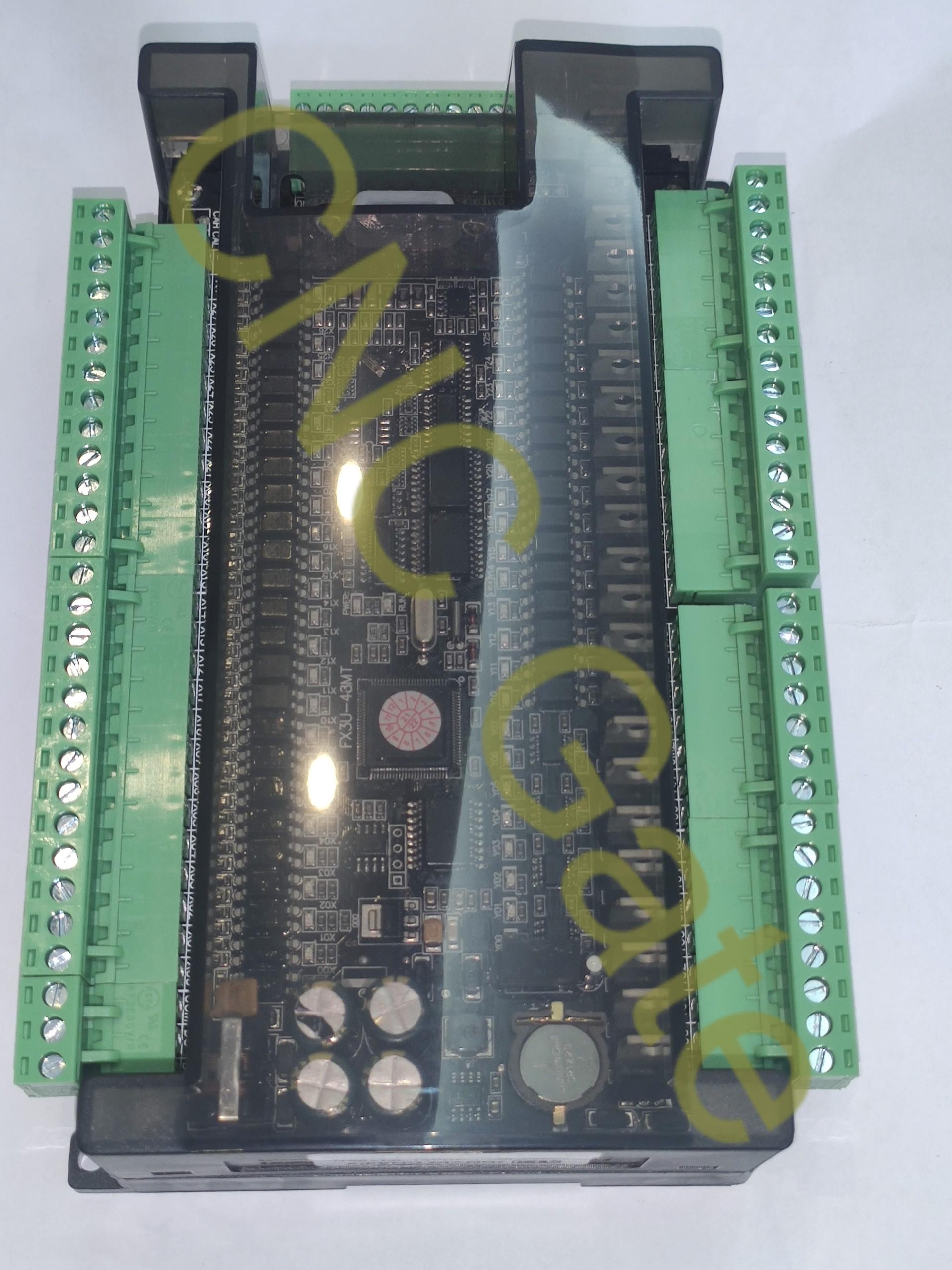

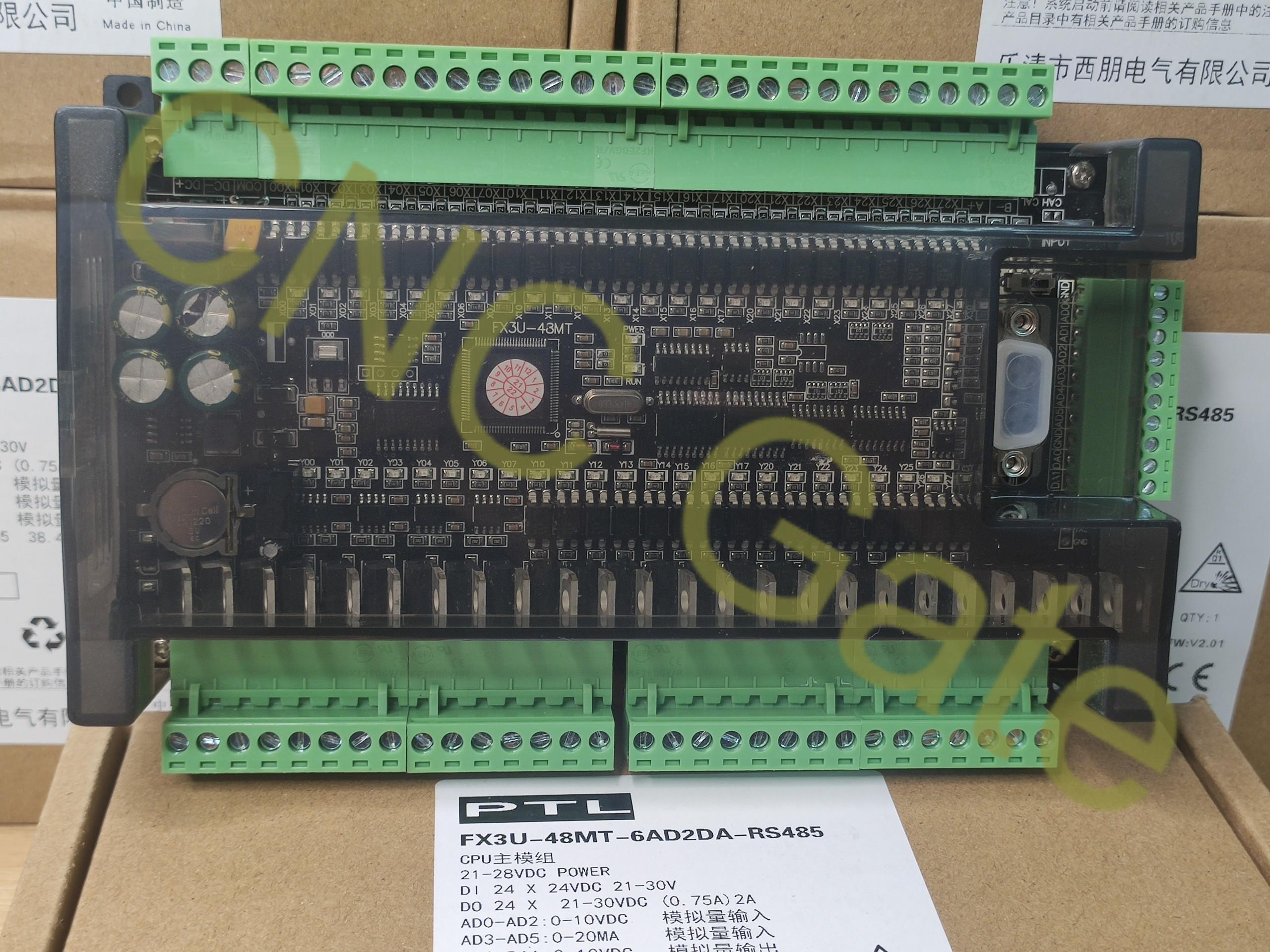

Hình ảnh thực tế

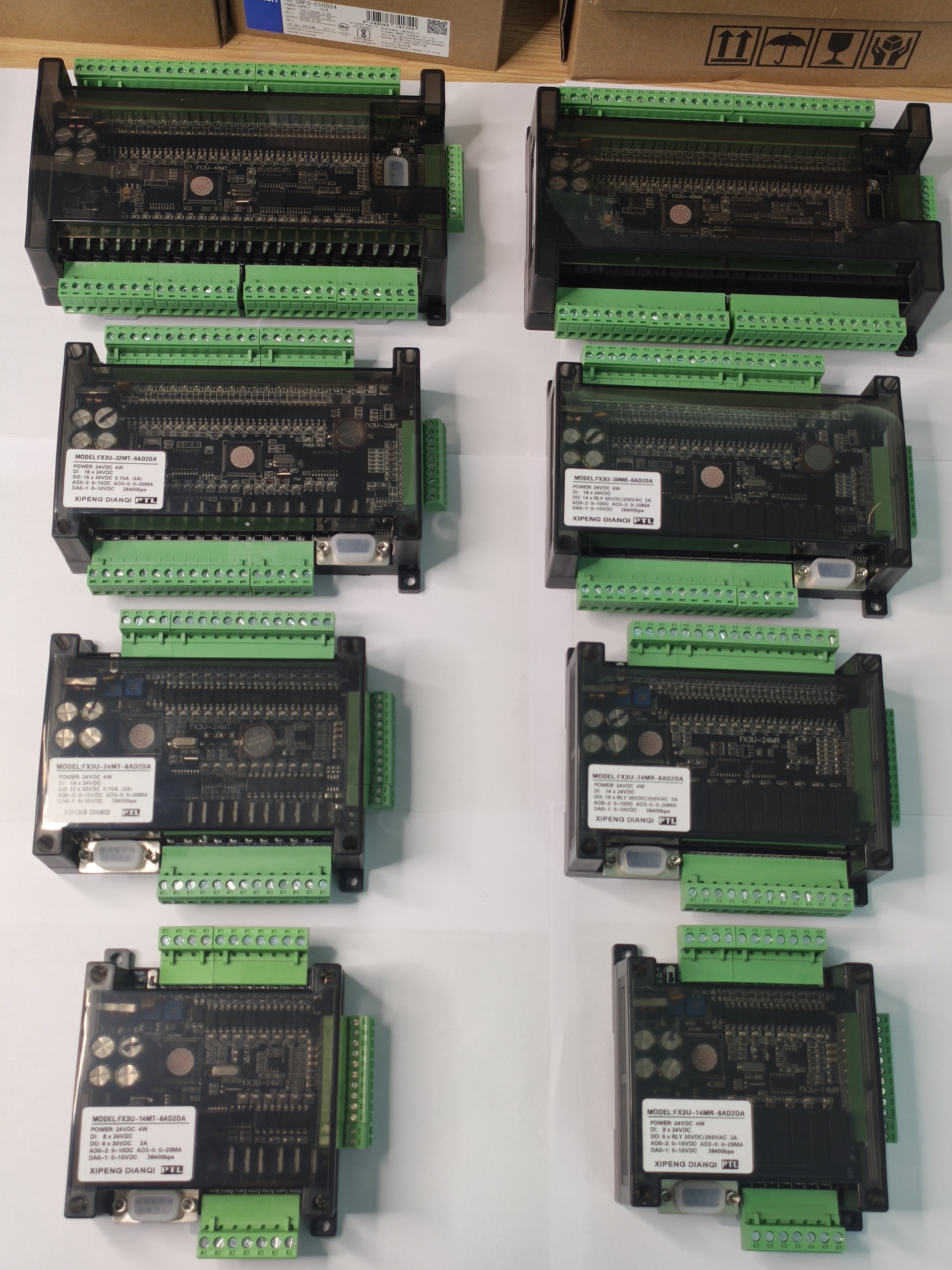

Cách lựa chọn Board Mitsubishi 3U Series

Tùy vào yêu cầu thực tế để lựa chọn PLC có số lượng In/Out phù hợp
