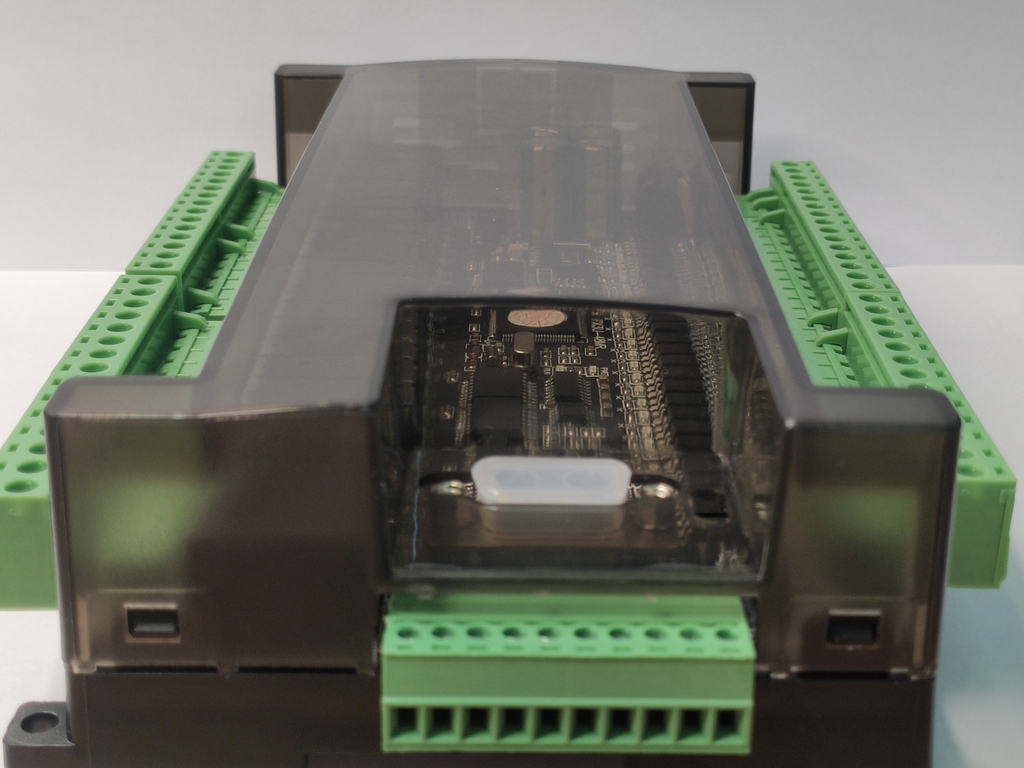

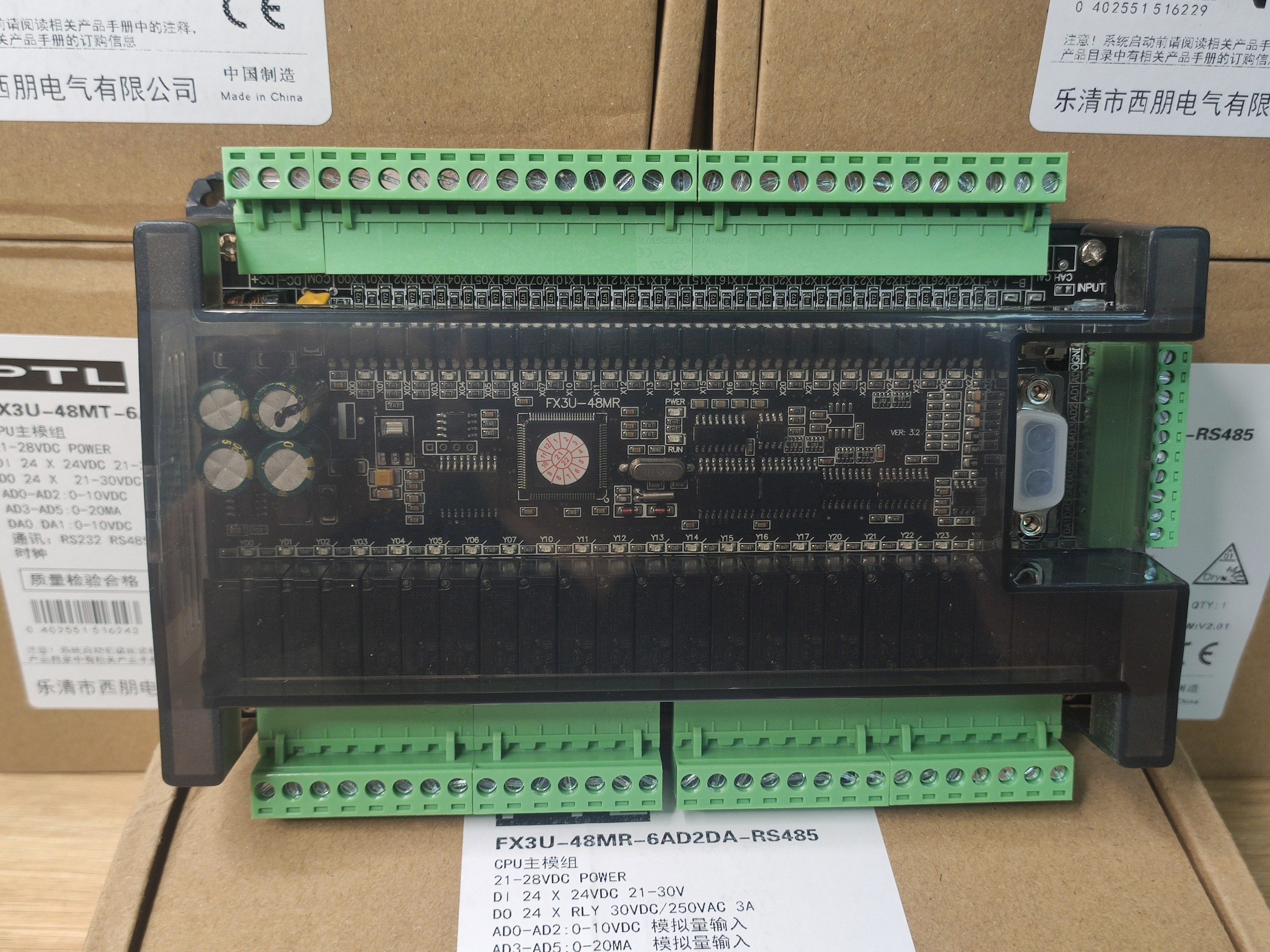

Board PLC Mitsubishi FX3U-48MR-6AD-2DA (24 In / 24 Out Relay)

Mã sản phẩm: FX3U-48MR-6AD-2DA
1.450.000₫ 1.500.000₫
-3%
(Tiết kiệm: 50.000₫)

SKU: FX3U-48MR-6AD-2DA
Số đầu vào/ra: 24 In / 24 Out Relay
Điện áp: 24V

Bộ đếm tốc độ cao

Xử lý tín hiệu Analog 0-10V, 0-20mA

Gọi đặt mua 02466512233 (7:30 - 22:00)

ĐẶC ĐIỂM NỔI BẬT

Board PLC Mitsubishi FX3U-48MR-6AD-2DA (24 In/24 Out Relay)

Thông tin cơ bản

Kiểu PLC FX3U-48MR
Ngõ vào/ra 24 vào / 24 ra
Ngõ ra

Relay 220VDC/24VDC – 5A (Khuyến cáo sử dụng 1A)

Ngõ vào analog 6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A.
Ngõ ra analog 2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A
Phát xung Không hỗ trợ
Kích thước (Dài*Rộng*Cao) 191mmx120mmx43mm nặng 522g
Nguồn cấp 24VDC – 1A
Ngõ vào 0VDC-NPN
Bộ đếm tốc độ cao Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều).
Giao tiếp HMI Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng)
Phần mềm lập trình GX Developer – GX-Work 2
Cổng lập trình DP9/RS232 tốc độ 38.4kbs
Số lượng bước lập trình 8000 bước
Khả năng bảo vệ Chống ăn mòn – chống ẩm – chống tĩnh điện

TẬP LỆNH HỖ TRỢ PLC 3U 48MR

Board PLC Mitsubishi FX3U-48MR-6AD-2DA

- Download speed 38,400kbs

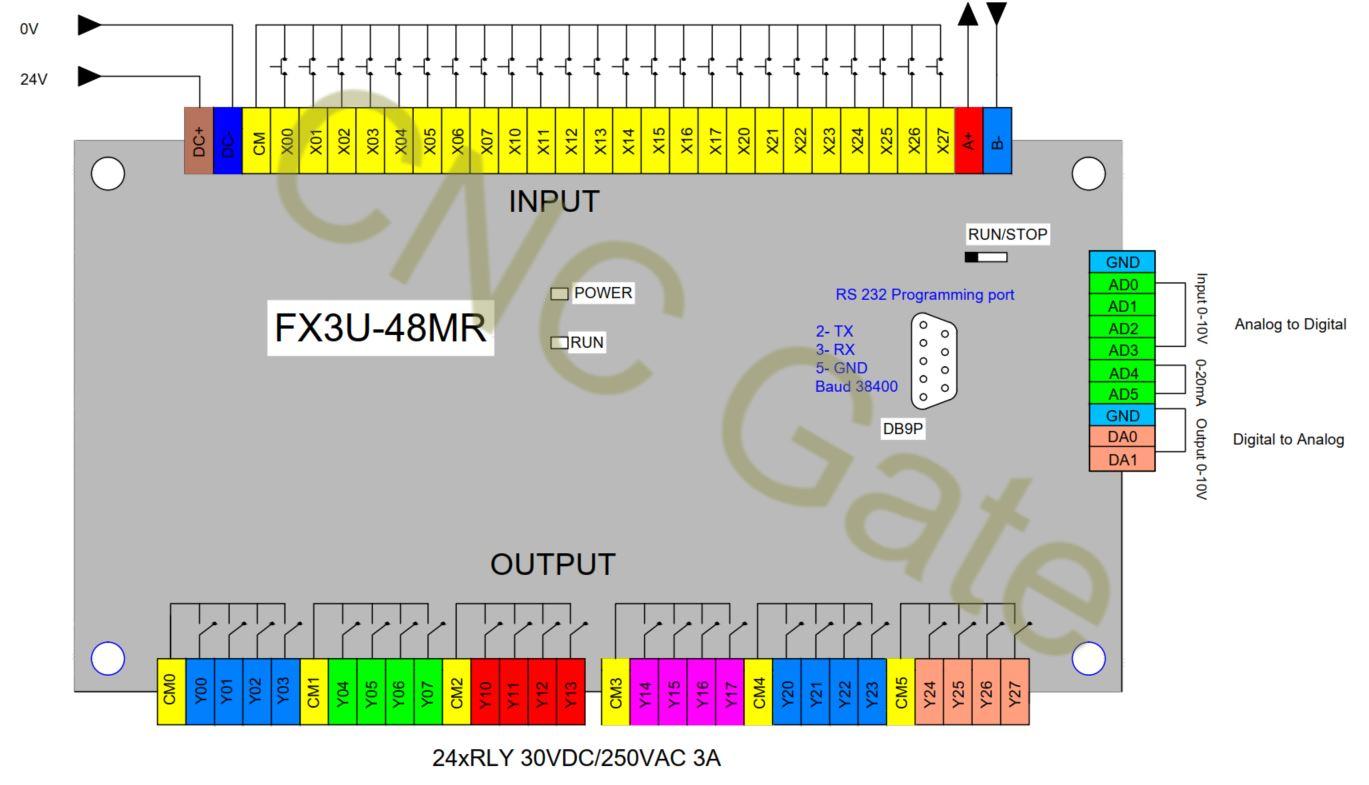

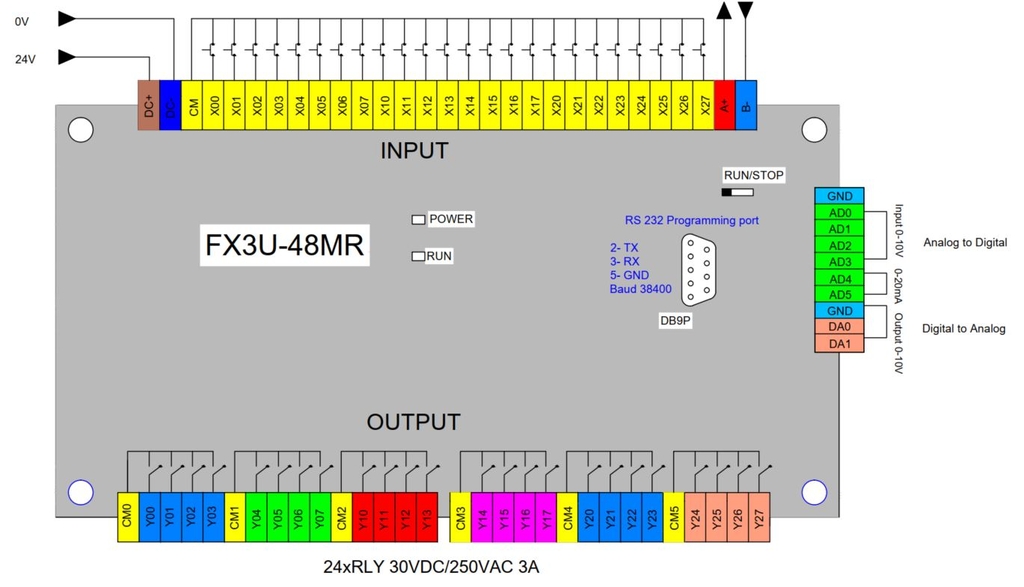

- 24 ngõ vào NPN, 24 ngõ ra Relay, 6 đầu vào analog (3 ngõ vào 0-10V và 3 ngõ vào 0-20mA), 2 đầu ra analog (0-10V)

  • X0-X5 là ngõ vào xung tốc độ cao, nhận được 3 encoder AB, mặc định là 12K, có thể yêu cầu 100K
  • Có vùng nhớ duy trì khi mất điện.
  • Tốc độ quét 3000 steps/ 1ms
  • 24 ngõ vào, 24 ngõ ra relay. Ngõ vào chỉ nhận tín hiệu NPN
  • 2 analog đầu ra (0-10v: DA0-DA1)
  • Sử dụng nguồn cấp 24VDC
  • 2 Cổng kết nối: 1 Rs232 (cổng DB9 protocol 38400, 7, E, 1) và 1 RS485 có thể thiết lập qua D8120 (tùy model)
  • Y0-Y27 ngõ ra relay, dòng định mức 5A.
  • 6 đầu vào analog (3 ngõ vào 0-10V: AD0-AD2 và 3 ngõ vào 0-20mA: AD3-AD5),
  • Đọc giá trị analog đầu vào với cấu trúc lệnh RD3A. Viết giá trị Analog đầu ra với cấu trúc lệnh WR3A.
  • Timer xung 100ms T0-T199 trong đó T184-T199 có chốt.
  • Timer xung 10ms T200-T249 trong đó T246-T249 có chốt.
  • Timer xung 1ms T250-T383 trong đó T350-T383 có chốt.
  • Bộ đếm 16Bit: C0-C199 trong đó C100-C199 có chốt.
  • Bộ đếm 32Bit: C200-C219 trong đó C220-C234 có chốt.
  • Bộ đếm tốc độ cao: C235-C255.
  • M8011 xung 10ms; M8012 xung 100ms; M8013 xung 1ms; M8014 xung 1 phút.

PHẦN MỀM

Phần mềm lập trình Board PLC Mitsubishi

GX WORK2

GX Developer

Driver cáp USB CH340

FX3U Manual

Kết nối Board PLC 3U 48MR bằng phần mềm GX Works 2

Lựa chọn đúng model FX 3U

Kết nối PLC và máy tính qua cáp lập trình USB RS232

Kiểm tra COM ảo tại USB - SERIAL CH340 (cần cài Drive CH340 trước)

Lựa chọn Cổng COM và tốc độ truyền 38.4Kbps. Sau đó " Connection Test " để kiểm tra kết nối

Hiển thị kết quả kết nối thành công

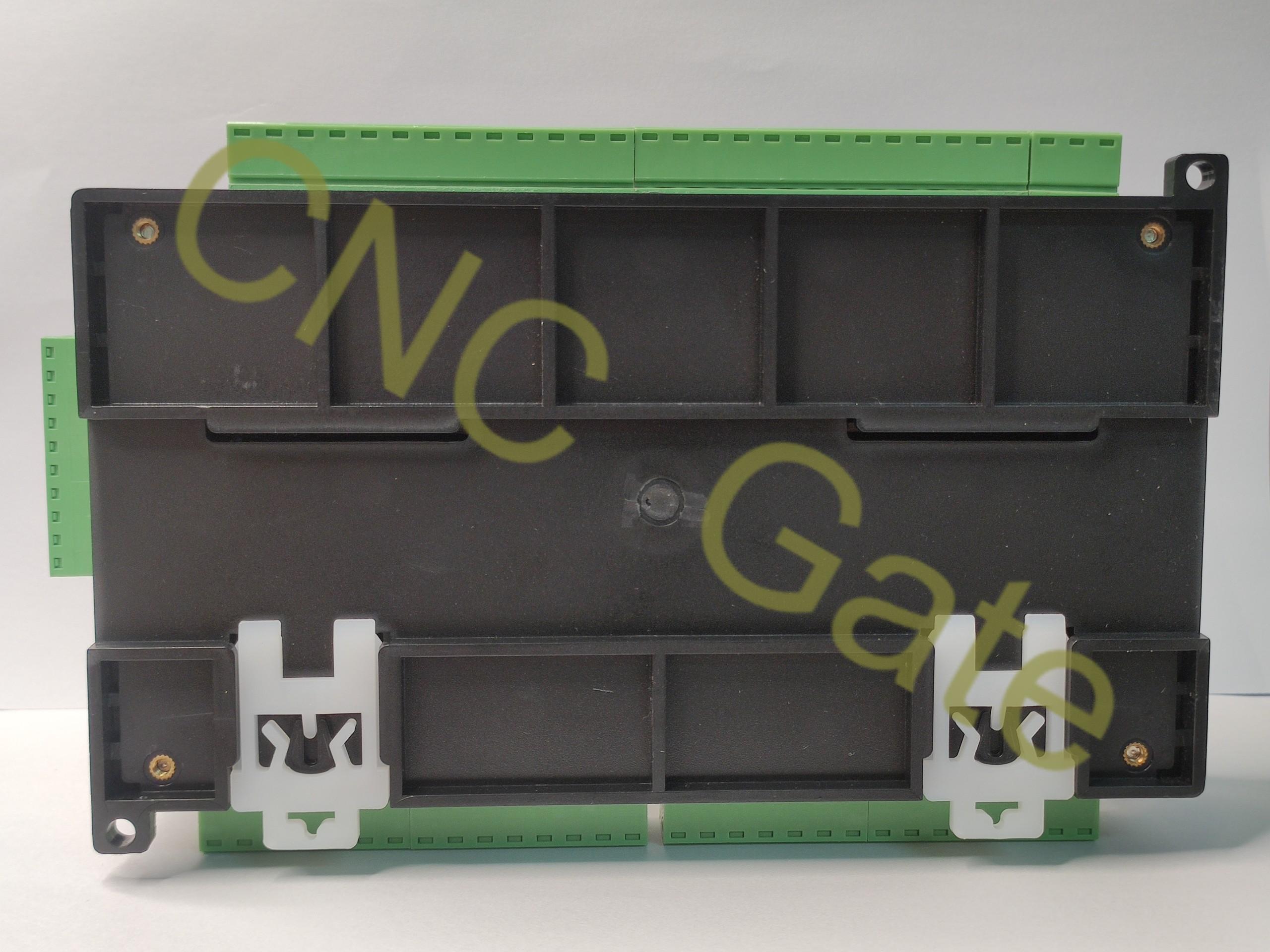

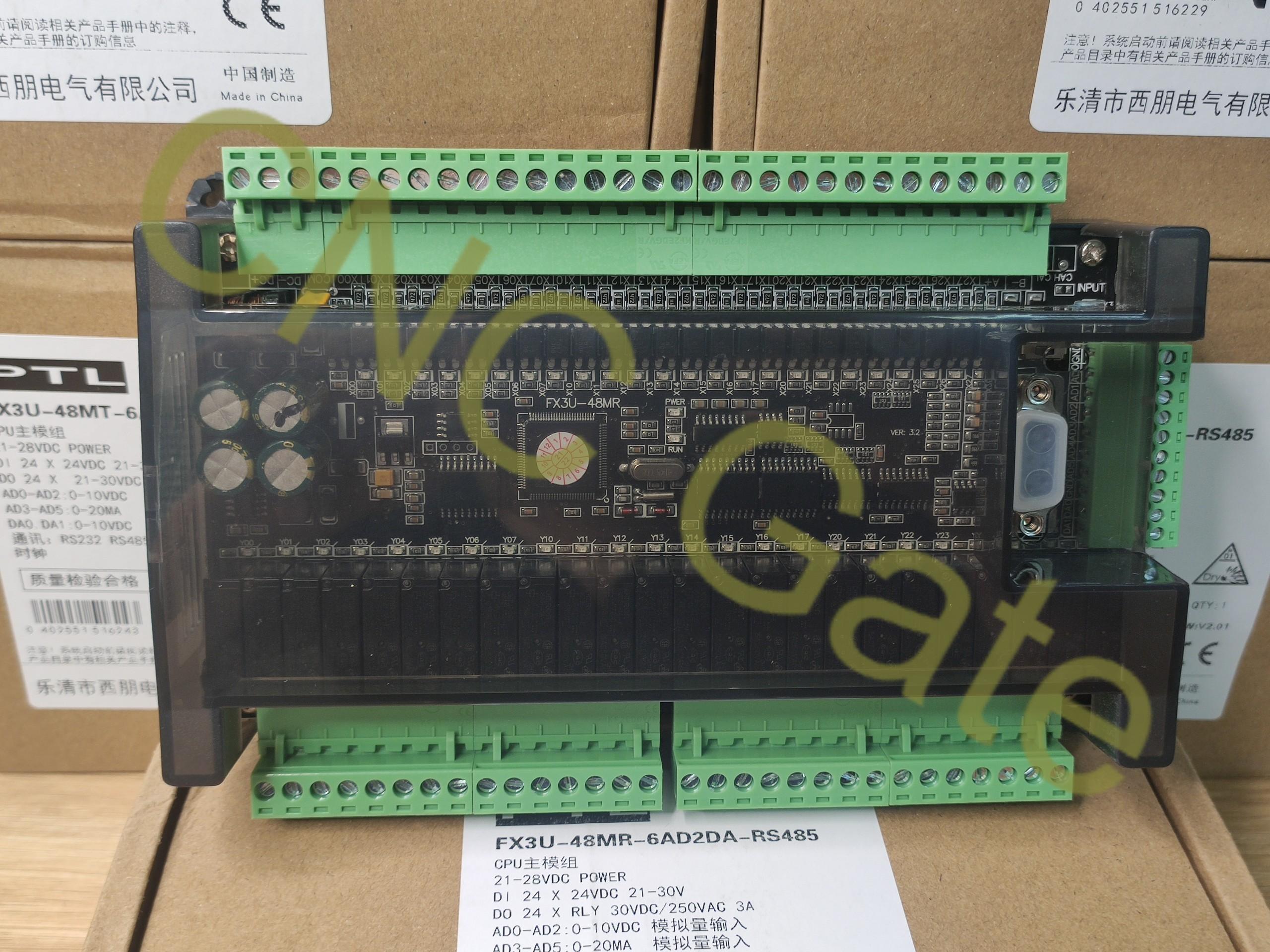

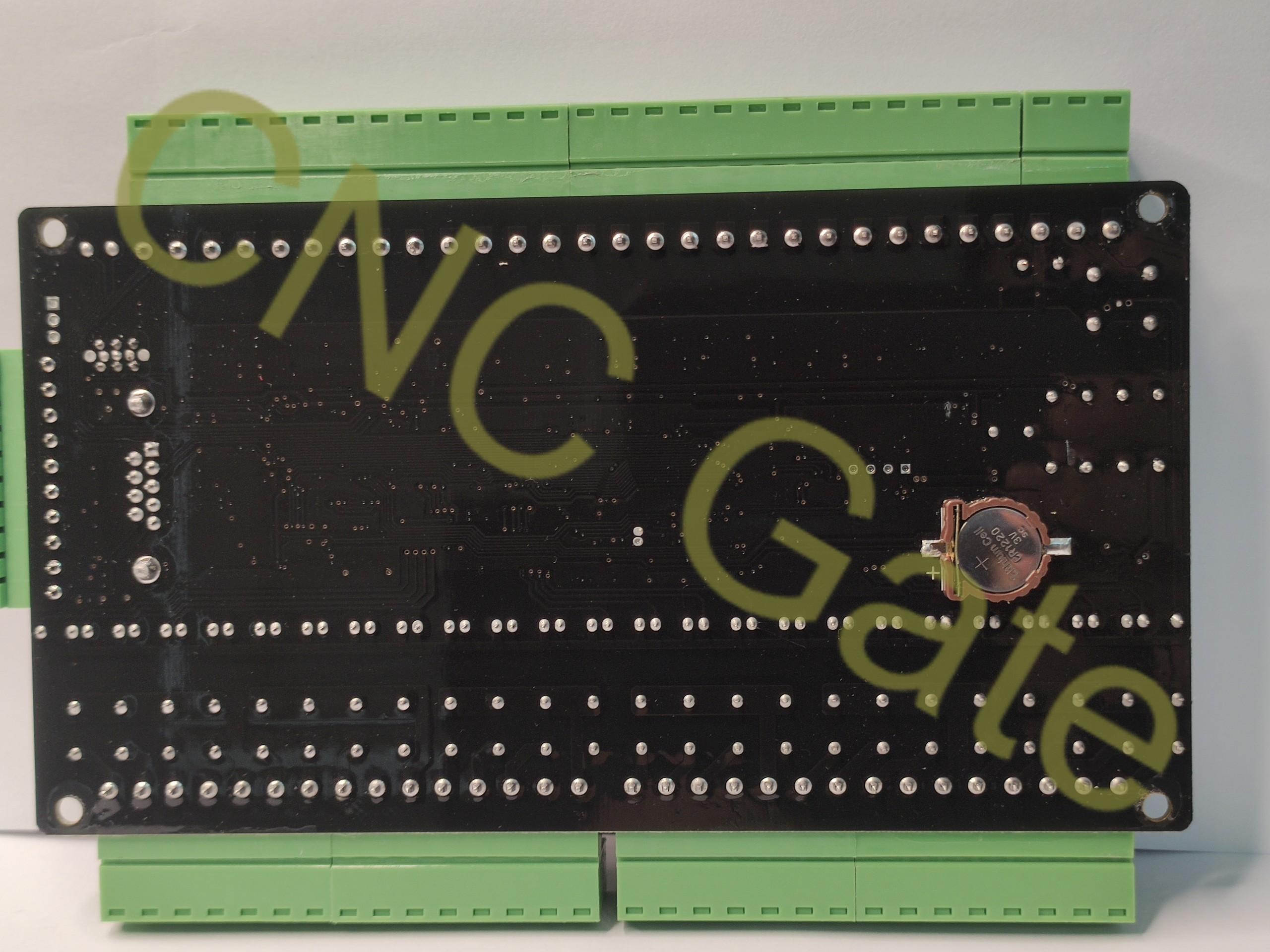

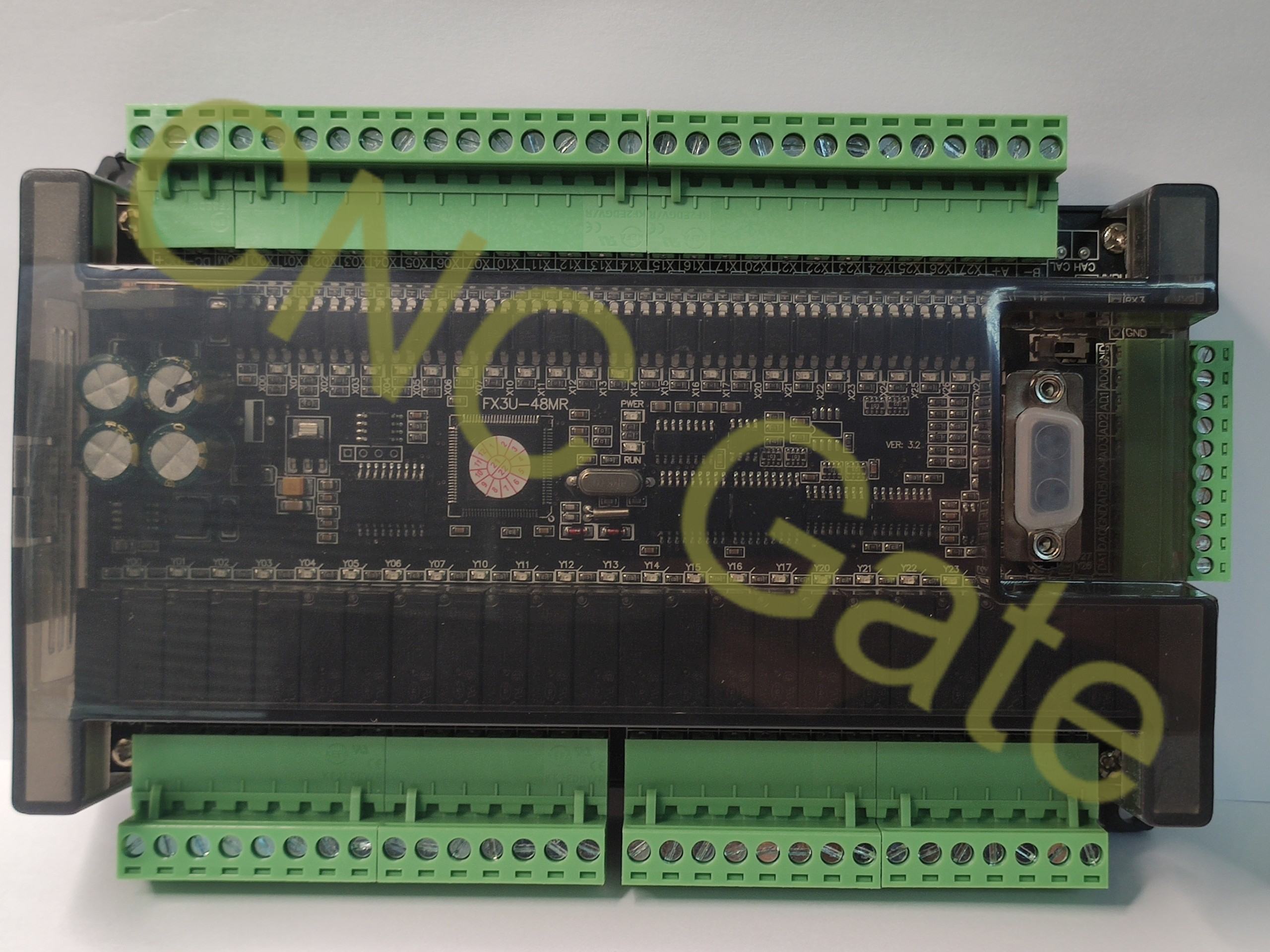

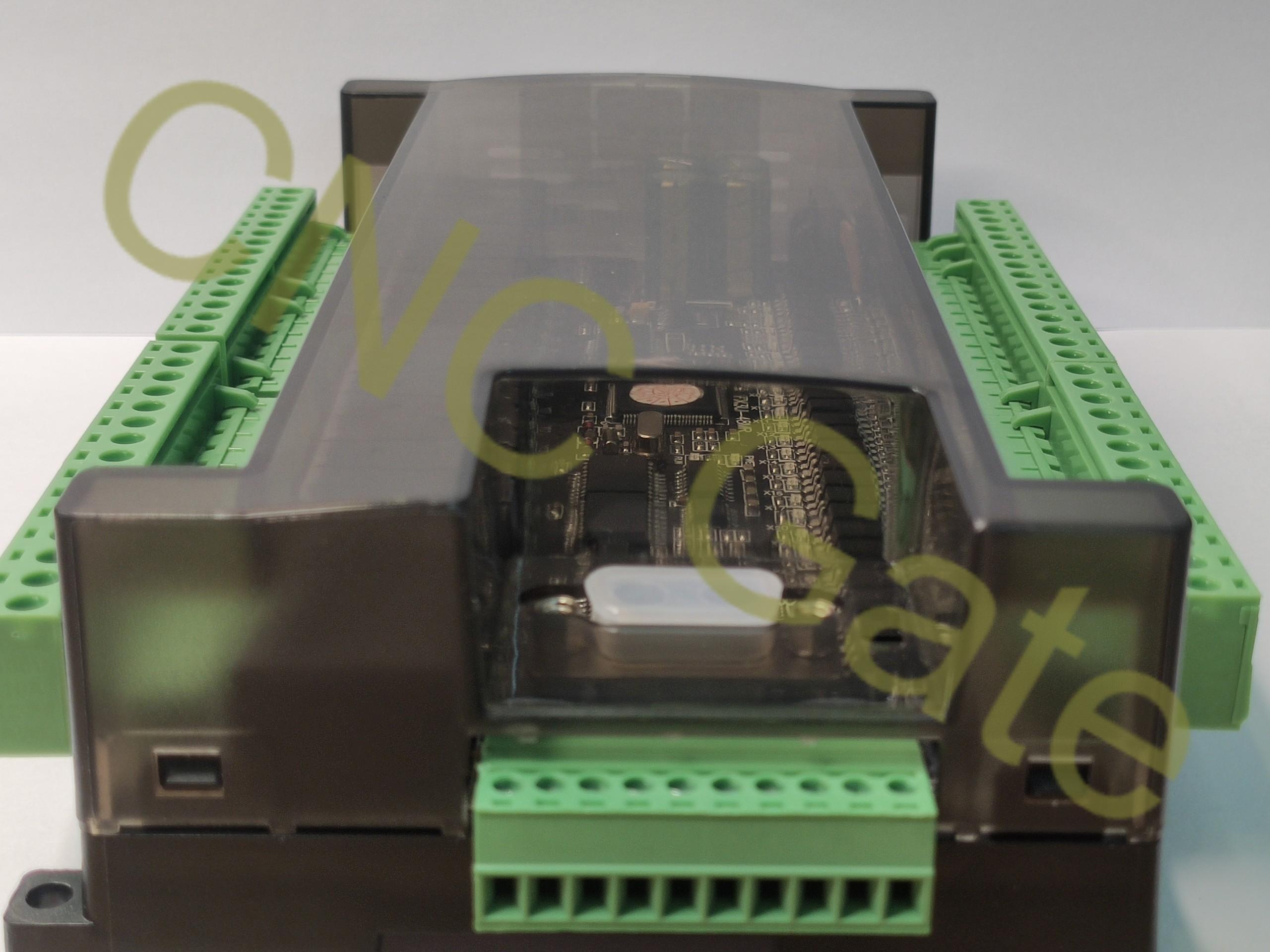

Hình ảnh thực tế



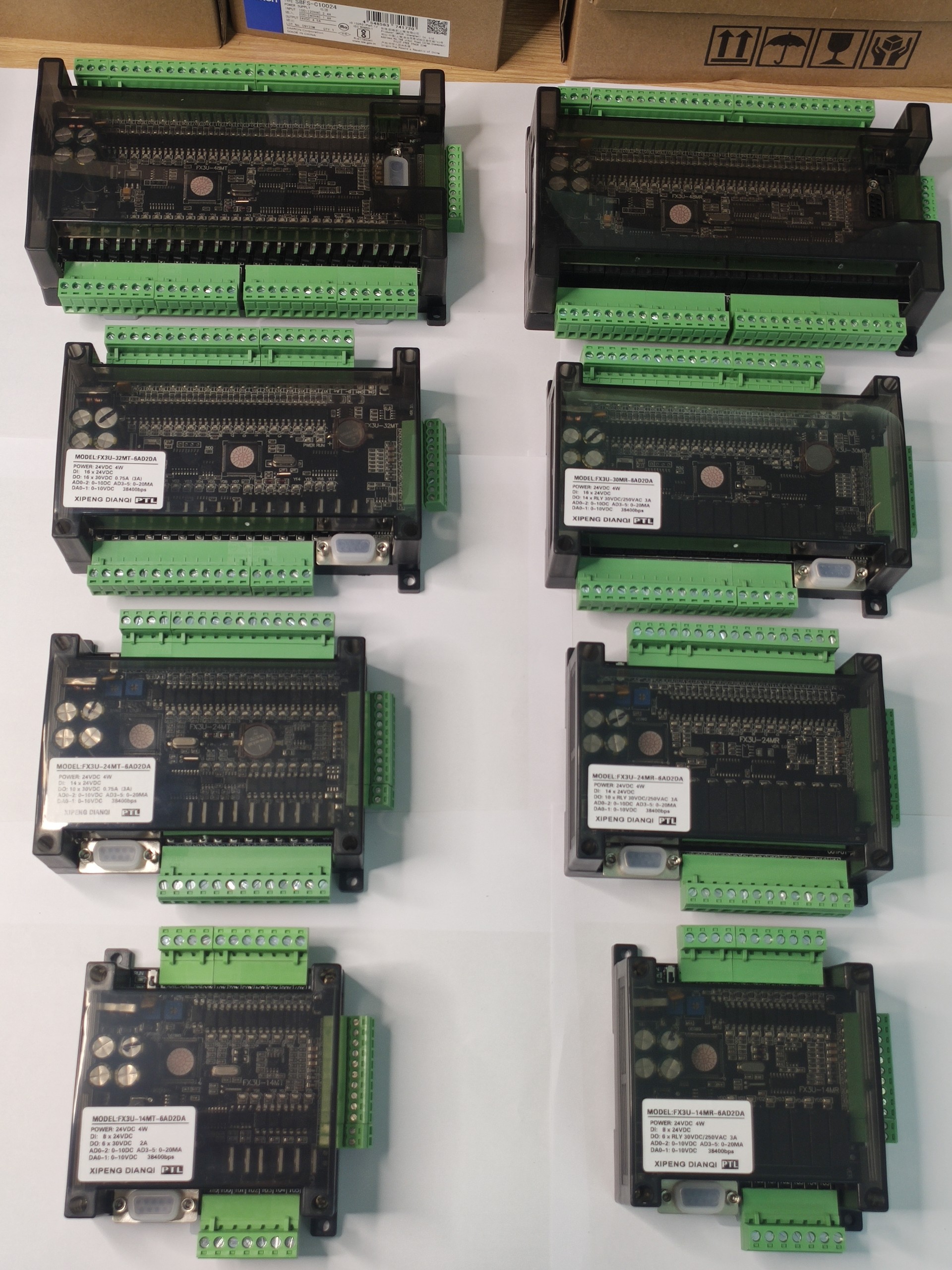

Cách lựa chọn Board Mitsubishi 3U Series

Tùy vào yêu cầu thực tế để lựa chọn PLC có số lượng In/Out phù hợp

Mã 3U

Mô tả

FX3U-14MR-6AD-2DA

8 ngõ vào / 6 ngõ ra Relay

FX3U-14MT-6AD-2DA

8 ngõ vào / 6 ngõ ra Transistor

FX3U-24MR-6AD-2DA

14 ngõ vào / 10 ngõ ra Relay

FX3U-24MT-6AD-2DA

14 ngõ vào / 10 ngõ ra Transistor

FX3U-32MT-6AD-2DA

16 ngõ vào / 16 ngõ ra Transistor

FX3U-32MR-6AD-2DA

16 ngõ vào / 16 ngõ ra Relay

FX3U-48MR-6AD-2DA

24 ngõ vào / 24 ngõ ra Relay

FX3U-48MT-6AD-2DA

24 ngõ vào / 24 ngõ ra Transistor

FX3U-56MR-6AD-2DA

32 ngõ vào / 24 ngõ ra Relay

FX3U-56MT-6AD-2DA

32 ngõ vào / 24 ngõ ra Transistor
