Điều khiển

• Điều  khiển 3 trục(X,Z,C)

•  Trục Z,X: Nội suy đường thẳng, bo cung.. với trục X, Y và Z, Y chỉ nội suy đường thẳng

• Giới hạnh hành trình các trục là: -9999,999 đến 9999,999 với đơn vị chia nhỏ nhất là 0,001mm

• Tốc độ di chuyển nhanh lên đến 60000mm / phút. Có 4 mức điều chỉnh tốc độ: 25%, 50%, 75%, 100%

• Tốc độ ăn dao tối đa lên đên 15000mm / phút với 16 mức điều chỉnh từ 0 đến 150%

• Tốc độ di chuyển bằng tay tối đa 12600mm / phút với 16 cấp điều chỉnh tốc độ

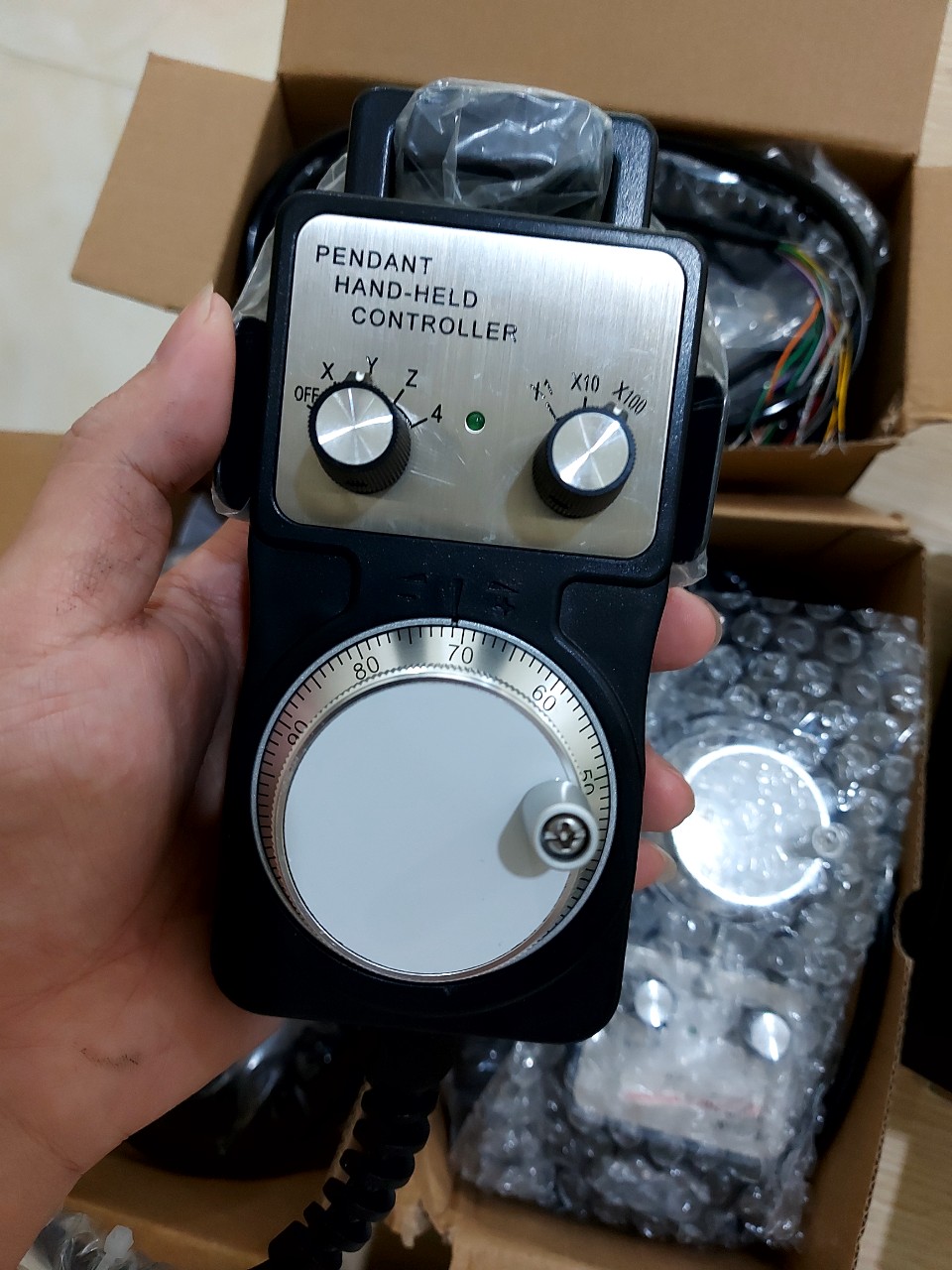

• Chế độ MPG có 3 cấp điều chỉnh tốc độ 0,001, 0,01 0,1 và 1mm

• Cài đặt hệ số tăng giảm tốc độ theo kiểu hàm mũ hoặc tuyến tính

• Điều khiển tốc độ theo điện áp analog xuất ra từ bộ điều khiển: Điên áp xuất ra từ 0V – 10V từ bộ điều khiển, ứng với tốc độ min – max của trục chính

• Hồ trợ chuyển 4 cấp tốc độ hộp số theo mã lênh : M41 – M44

Mã lệnh G code

• Hỗ trợ 34 mã lệnh G: G01, G02, G03, G04, G05, (G22 /G80), G26, G28, G30, G31, G32, G33, G34, G40, G41, G42, G50, G51, G52, G71, G72, G73, G74, G75, G90, G91, G92, G94, G96, G979, G98 và G99

Mã lệnh M code

• M00, M01, M02,M03, M04, M05, M08, M09 , M10, M11,M12, M20, M21, M22, M23, M24, M30, M32, M33, M41, M42, M43, M44, M47, M48, M78, M79, M80, M91, M92, M93, M94, M96, M97, M98

• M60, M74 cần cài đặt để có thể sử dụng tùy biến

Chu trình tiện ren

• Hệ đo tùy chọn hệ mét hoặc inch, tiện ren thẳng, ren hình nón, ren bước thay đổi, có thể thiết lập chiều dài, góc và tốc độ rút ren, bước ren: 0,001 mm – 500 mm hoặc 0,06 răng/ inch đến 25400 răng/inch,

• Gia công ren và taro liên tiếp

• Encoder trục chính độ phân giải 100p/r đến 5000p/r. Tỷ lệ truyền giữa encoder và trục chính là 1:1

Điều khiển tốc độ trục chính

Điều khiển giá trị chuyển đổi tốc độ:

• S01 – S04 (4 cấp tốc độ)

• S00 – S15 (16 cấp tốc độ với đầu ra BCD)

Chức năng I/O

• Chức năng giám sát trạng thái I/O: Diagnosses

• Tích hợp 54 INPUT và 48 OUTPUT

Tính năng hiển thị

• Màn hình: Màn hình tinh thể 480×234, LCD màu, LED hoặc CCEL ánh sáng kém

• Ngôn ngữ hiển thị đa dang: Tiếng Anh, Tiếng Trung, Tiếng Nga, Tiếng Đức…

• Hiển thì đẩy đủ các màn chức năng: Auto, Edit, Manual, MPG, Parameter…

Thiết bị tương ứng

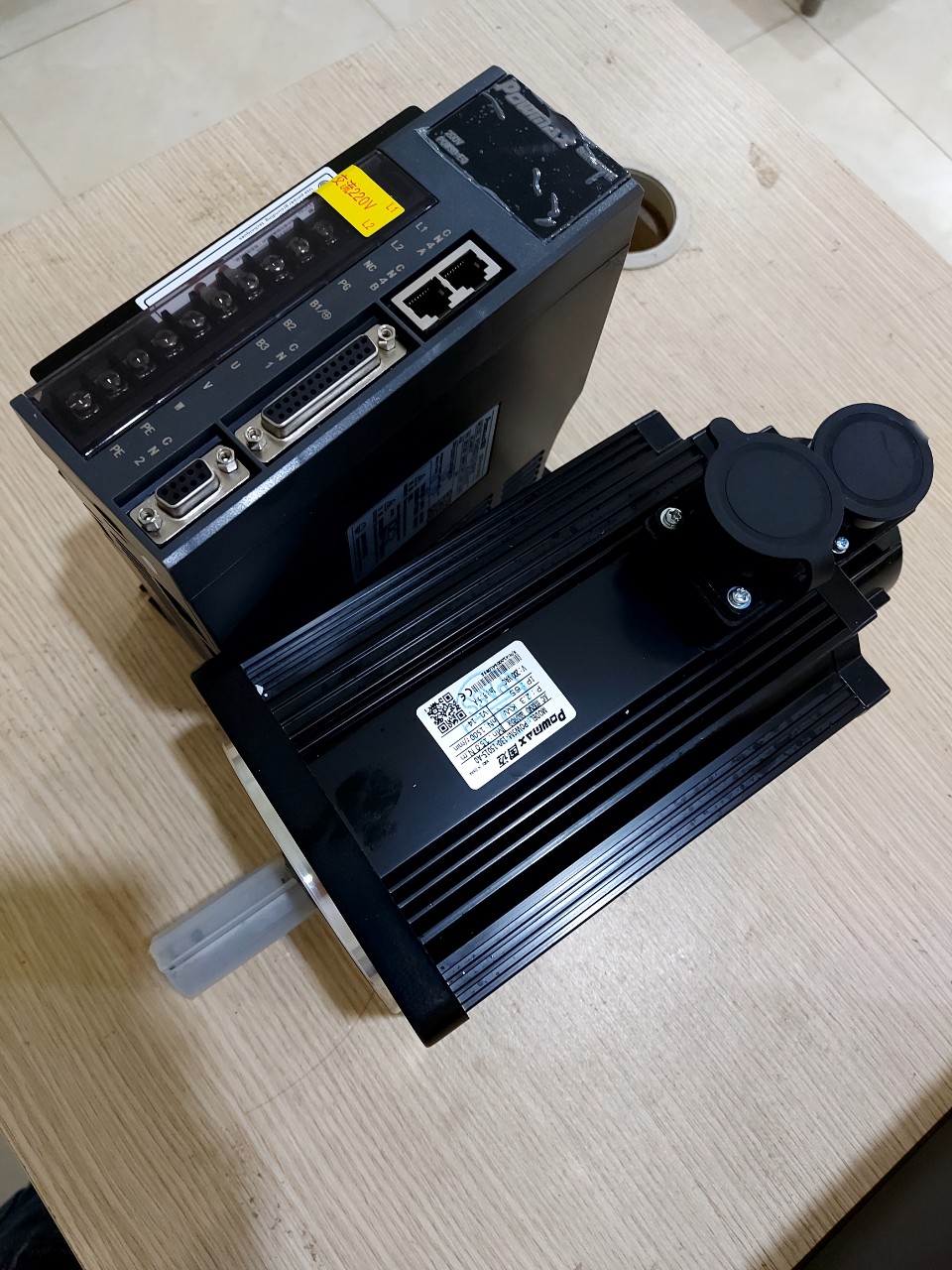

• Động cơ bước, động cơ Servo của các hãng khác có chung tin hiệu điều khiển dạng xung, hướng

Chương trình Macro

• Câu lệnh gán: Phép gán, phép số học, phép logic

• Câu lệnh điều kiện: Phép điều kiện, phán đoán kiều kiện, bước nhảy

Chỉnh sửa chương trinh

• Bộ nhớ máy lưu trữ tối đa 480 chương trình

• Phương pháp chỉnh sửa: chỉnh sửa toàn màn hình, toạ độ tương đối / tọa độ tuyệt đối, gọi chương trình con, lồng nhiều cấp chương trình con

• Tính năng kiểm tra chương trình gia công

Tính năng bù

• Bù Backlash: giá trị bù backlash cho mỗi trục 0- 10mm

Tính năng Offset Dao cụ

• Có 16 vị trí , 64 bộ bù  chiều dài dao và bán kinh dao

• Chế độ cài đặt dao: Chế độ cài đặt dao cắt thử, chế độ cài đặt dao điểm cố định

• Cấu trúc: M06Txy. Trong đó xy là tên dao cụ, zt là ô nhớ offset dao cụ

Truyền thông

• Truyền thông USB hoặc RS232 qua PC

• Truyền hai chiều: Thông số máy parameter, chương trình gia công, thông số bù trừ CNC và USB, CNC và PC, CNC và CNC. hỗ trợ nâng cấp phần mềm
